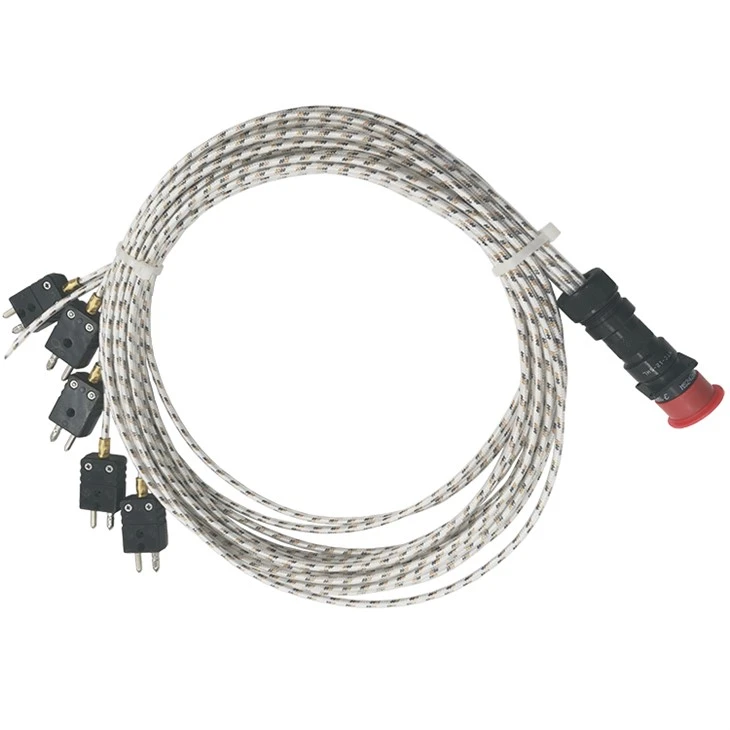

AMS2750 Mehrpunkt-Thermoelement-Verlängerungskabel

Der Mehrpunkt-Thermoelement-Verlängerungskabelbaum bietet eine verbesserte Kabelverbindungslösung und reduziert die Einrichtungszeit für Hochdrucksterilisationsanwendungen. Dieser Verlängerungskabelbaum ist in Konfigurationen mit 6, 12 oder 24 Kabeln erhältlich und verfügt an einem Ende über mehrpolige Anschlüsse und am anderen Ende über frei schwebende, unabhängige Stecker oder Buchsen. Das Design gewährleistet sowohl Genauigkeit als auch langfristige Zuverlässigkeit.

Produktbeschreibung

Im Jahr 2019 nahm Duchin Instrument den Auftrag von COMAC (Commercial Aircraft Corporation of China, Ltd.) Shanghai an und beteiligte sich an der „Special Scientific Research on Civil Aircraft – Research on“ des MIIT (Ministerium für Industrie und Informationstechnologie). Vor-Ort-Kalibrierungstechnik und Messgarantie „Digitale Demonstrationsplattform für wichtige Leistungsparameter von Thermoprozessanlagen“ zum Teilprojekt „Entwicklung von Verbrauchsthermoelementen“. Das von uns entwickelte flexible Thermoelement ist mit Fasern mit hohem Silikatgehalt isoliert und durch hitzebeständigen Stahldraht abgeschirmt. Es entspricht den Standards AMS2750 und ASTM/E574. Es verfügt über eine maximale Temperaturmessung von 1000 Grad, erstklassige Genauigkeit und eine Kopf-zu-Schwanz-Abweichung von nicht mehr als 0,6 Grad. Beim ersten Gebrauch entsteht kein Geruch, kann bei maximaler Temperatur mehrmals verwendet werden.

Basierend auf der Technologie flexibler Thermoelemente entwickelt Duchin einen Mehrkreis-Thermoelement-Verlängerungskabelbaum, der die Kabelverbindungen verbessert und die Einrichtungszeit für Hochdrucksterilisatoren verkürzt.

Der Anschluss des Thermoelementkabels kann an Verbundbauteilen mithilfe von Heißwerkzeug-Thermoelementen oder Blei/Nachlauf-Thermoelementen zur Vorbereitung der Hochdrucksterilisation durchgeführt werden. Sobald die Komponente im Autoklaven platziert ist, kann der entsprechende Kabelbaum schnell mit dem Thermoelement der Komponente verbunden werden, was die Rüstzeit erheblich verkürzt.

AMS2750 Flexibles Thermoelementkabel

Temperatur:Isoliert und Steckverbinder für Messtemperaturen bis zu 200 Grad ausgelegt

Toleranz:1,1 Grad, maximal 200 Grad

Verfügbar:Thermoelementkabelbaugruppen vom Typ J oder K

Mantel:Extrudiertes FEP, optional PFA

Punkte:Ein Ende mit 6, 12 oder 24 Kabeln, abgeschlossen mit mehrpoligen Steckverbindern; anderes freischwebendes Kabelende mit unabhängigen Stecker- oder Buchsenanschlüssen.

Pins und Stecker:Zur Stromkreisidentifizierung einzeln nummeriert.

Kabellänge:Vom Kunden angegeben
