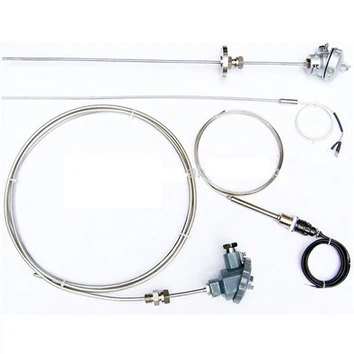

Gepanzerte Thermoelemente
Was sind gepanzerte Thermoelemente?
Gepanzerte Thermoelemente verfügen über eine hochbelastbare Edelstahlpanzerung über dem Thermoelementdraht. Die Panzerung schützt den Draht vor mechanischer Beschädigung. Gepanzerte Thermoelemente eignen sich gut für industrielle Umgebungen, in denen ein ungeschütztes Thermoelement durchtrennt oder beschädigt werden kann.
Beständig gegen Vibrationen und Stöße
Der Metallmantel und das MI-Kabel schützen die Leiter vor Stößen und Vibrationen, verhindern Brüche und machen Mantelthermoelemente sehr widerstandsfähig gegen mechanische Beanspruchung.
Beständig gegen Korrosion und aggressive Medien
Edelstahl 316 weist eine gute Beständigkeit gegen aggressive Medien sowie gegen Dämpfe und Rauchgase in chemischen Medien auf. Aufgrund seiner korrosionsbeständigen Eigenschaften eignet sich Alloy 600 besonders gut für Thermoelemente, die hohen Temperaturen ausgesetzt sind. Außerdem widersteht es Rissbildung und Lochfraß in chlorhaltigen Medien sowie Korrosion durch Chlorwasserstoff oder Ammoniak in wässrigen Lösungen.
Klein und flexibel
Die schützende Metallummantelung ermöglicht feinere Leiter und ein kompakteres Design als bei Thermoelementen ohne Ummantelung. Der Durchmesser von Thermoelementen mit Ummantelung kann bis zu {{0}},25 mm (0,010″) betragen, ohne dass die Integrität des Instruments beeinträchtigt wird. Die Metallummantelung bietet außerdem Flexibilität, sodass das Messelement gebogen werden kann, ohne beschädigt zu werden. Thermoelemente mit Ummantelung sind besonders nützlich für Temperaturmessungen in kleinen Räumen und engen Ecken.
Leitfähigkeit und hohe Temperaturgrenzen
Die Metallummantelung verträgt sehr hohe Lufttemperaturen: Bis zu 850 Grad (1.562 Grad F) für Edelstahl 316 und bis zu 1.200 Grad (2.192 Grad F) für Legierung 600 – je nach Thermoelementtyp. Die Ummantelung bietet außerdem eine bessere Wärmeleitung als Thermoelemente ohne Ummantelung, wodurch die thermische Verzögerungszeit verringert wird und noch schnellere Reaktionen möglich sind.
Warum uns wählen
Alles aus einer Hand
Wir versprechen Ihnen die schnellste Antwort, den besten Preis, die beste Qualität und den umfassendsten Kundendienst.
Wettbewerbsfähige Preisanpassung
Wir bieten wettbewerbsfähige Preise für unsere Dienstleistungen, ohne Kompromisse bei der Qualität einzugehen. Unsere Preise sind transparent und wir glauben nicht an versteckte Kosten oder Gebühren.
Bester Kundendienst
Bieten Sie professionelle Installation und Schulung an. Detaillierte Bedienungsanleitung und Video zur Kundeninstallation. Alle Probleme werden innerhalb von 24 Stunden gelöst. Defekte Teile werden während der Garantiezeit per Luftfracht an den Kunden gesendet.
Stand der Technik
Wir nutzen die neuesten Technologien und Tools, um qualitativ hochwertige Dienstleistungen zu erbringen. Unser Team ist mit den neuesten Technologien bestens vertraut und nutzt sie, um optimale Ergebnisse zu erzielen.
Der Markt für gepanzerte Thermoelemente verzeichnet aufgrund der steigenden Nachfrage nach Lösungen zur Temperaturmessung in verschiedenen Branchen wie der Petrochemie, der Automobilindustrie, der Luft- und Raumfahrt und der Pharmaindustrie ein stetiges Wachstum. Gepanzerte Thermoelemente werden häufig in Anwendungen eingesetzt, in denen hohe Temperaturen, korrosive Umgebungen oder hohe Vibrationspegel vorhanden sind.
Einer der wichtigsten Markttrends, der das Wachstum des Marktes für gepanzerte Thermoelemente vorantreibt, ist der zunehmende Fokus auf industrielle Automatisierung und Prozesssteuerung. Gepanzerte Thermoelemente sind für die Aufrechterhaltung konsistenter und genauer Temperaturmessungen in automatisierten Systemen unerlässlich und gewährleisten optimale Leistung und Effizienz.
Ein weiterer Trend, der das Wachstum des Marktes vorantreibt, ist die zunehmende Nutzung moderner Materialien und Technologien bei der Herstellung von Thermoelementen. Die Hersteller arbeiten ständig an Innovationen, um Thermoelemente zu entwickeln, die rauen Umgebungen standhalten und eine zuverlässige Leistung liefern.
Der Markt sieht auch Wachstumschancen in Schwellenländern, in denen die Industrie schnell expandiert und ihre Betriebe modernisiert. Entwicklungsländer wie China, Indien und Brasilien tragen maßgeblich zum Wachstum des Marktes für gepanzerte Thermoelemente bei, da sie in die Entwicklung und Industrialisierung der Infrastruktur investieren.
Der Markt für gepanzerte Thermoelemente wird in den kommenden Jahren voraussichtlich deutlich wachsen, getrieben durch die steigende Nachfrage nach Lösungen zur Temperaturmessung in verschiedenen Branchen, den Fokus auf industrielle Automatisierung und die zunehmende Nutzung moderner Materialien und Technologien. Es wird erwartet, dass die Hersteller auf dem Markt diese Trends und Chancen nutzen, um ihre Marktpräsenz auszubauen und ihren Umsatz zu steigern.
Stahl- und Eisenindustrie
Thermoelemente werden verwendet, um die Temperatur und Chemie von geschmolzenem Metall in verschiedenen Phasen des Stahlherstellungsprozesses zu überwachen. Thermoelemente der Typen B, S, R und K werden häufig in Lichtbogenöfen, Pfannen, Verteilern, Formen und Walzen verwendet.
Gasgeräte
Thermoelemente werden verwendet, um das Vorhandensein einer Zündflamme in Gasheizungen, Kesseln, Öfen, Herden und Kaminen zu erkennen. Wenn die Zündflamme erlischt, unterbricht das Thermoelement die Gaszufuhr, um ein Gasleck oder eine Explosion zu verhindern.
Thermosäulen-Strahlungssensoren
Thermosäulen sind Anordnungen von in Reihe geschalteten Thermoelementen, die die Intensität einfallender Strahlung (vor allem sichtbares und infrarotes Licht) messen. Sie werden in Geräten wie Pyrometern, Radiometern, Spektrometern, Wärmebildkameras und Solarmodulen verwendet.
Herstellung
Thermoelemente werden zur Messung und Regelung der Temperatur verschiedener Prozesse und Produkte in Fertigungsindustrien wie der Lebensmittelverarbeitung, der chemischen Verarbeitung, der Pharmaindustrie, der Luft- und Raumfahrt, der Automobilindustrie und der Biomedizin verwendet. Thermoelemente der Typen K, J, T, E und N werden häufig zur Messung und Regelung der Temperatur verschiedener Prozesse und Produkte in diesen Industrien verwendet.
Stromerzeugung
Thermoelemente werden verwendet, um die Temperatur verschiedener Komponenten und Systeme in Kraftwerken zu messen und zu überwachen, beispielsweise von Kesseln, Turbinen, Generatoren, Transformatoren, Reaktoren und Brennstoffzellen. Thermoelemente der Typen R, S, B, K und N werden häufig in Stromerzeugungsanwendungen eingesetzt.
Prozessanlagen
Thermoelemente werden zum Messen und Regeln der Temperatur verschiedener Flüssigkeiten und Gase in Prozessanlagen wie Ölraffinerien, petrochemischen Anlagen, Gaspipelines und Wasseraufbereitungsanlagen verwendet. Thermoelemente der Typen K, J, T, E und N werden häufig in Prozessanlagen eingesetzt.
Thermoelemente als Vakuummeter
Thermoelemente können verwendet werden, um den Druck eines Vakuums zu messen, indem die Temperaturdifferenz zwischen einem beheizten und einem unbeheizten Draht in einem Thermoelementkreis gemessen wird. Der Druck des Vakuums ist umgekehrt proportional zur Temperaturdifferenz. Diese Art von Vakuummeter wird als Thermoelementmeter oder Piranimeter bezeichnet.
Das Thermoelement besteht aus einer Kombination zweier Materialien mit Durchmessern von {{0}},2 bis 5 mm. Bei Verwendung von Edelmetallen wie Rhodium oder Platin liegen diese bei 0,1 bis 0,5 mm. Bei der Auswahl des Thermoelementmaterials sollte darauf geachtet werden, dass es einen hohen Seebeck-Faktor aufweist und dass der Wert möglichst wenig von der Temperatur beeinflusst wird, um eine lineare Kennlinie zu erreichen. Das geeignete Thermoelementmaterial wird je nach Bereich der gemessenen Temperatur ausgewählt.
Das Gehäuse der Sonde ist sehr hohen Temperaturen ausgesetzt, daher ist die Verwendung unterschiedlicher Stahlsorten erforderlich. Bei höchsten Temperaturen besteht das Thermoelement-Schutzrohr aus hitzebeständigem Stahl oder keramischen Materialien. Das Thermoelement muss korrosionsbeständig, temperaturschockbeständig und mechanisch beständig sein. Eine wünschenswerte Eigenschaft zur Vermeidung von Korrosion des Thermoelements ist die Undurchlässigkeit für Gase, die den Alterungsprozess des Thermoelements erheblich beschleunigen könnten. Es gibt auch Ausführungen ohne Abdeckung, die zur Reduzierung dynamischer Fehler verwendet werden. Für spezielle Messungen, wie beispielsweise der Temperatur von flüssigen Metallen, Glas oder flüssigem Stahl, werden hochspezialisierte Thermoelementausführungen verwendet.
Fixpunktkalibrierung:Bei der Festpunktkalibrierung für Thermoelemente wird die Ausgabe des Thermoelements mit einer Referenztemperatur aus einer stabilen, genau definierten Quelle verglichen. Dies können Eispunktzellen, Tripelpunktzellen oder andere hochpräzise Temperaturquellen sein. Das Thermoelement wird in die Referenzquelle gelegt, seine Ausgabe wird gemessen und mit der bekannten Temperatur verglichen. Die Festpunktkalibrierung ist eine typische Kalibrierungsmethode für Thermoelemente. Bei diesem Verfahren wird die Temperatur eines Referenzpunkts mit einem kalibrierten Thermometer genau gemessen und die Ausgangsspannung des Thermoelements bei dieser Temperatur wird dann aufgezeichnet. Dieser Vorgang wird bei verschiedenen Referenztemperaturen durchgeführt, um eine Kalibrierungstabelle zu erstellen, mit der die Temperatur des Thermoelements anhand seiner Ausgangsspannung berechnet werden kann.
Vergleichskalibrierung:Bei dieser Methode wird die Ausgabe des Thermoelements mit der eines Referenzsensors verglichen, beispielsweise eines hochpräzisen Platin-Widerstandsthermometers oder eines anderen kalibrierten Thermoelements. Beide Sensoren werden derselben Temperaturquelle ausgesetzt und ihre Messwerte werden verglichen. Abweichungen von der Ausgabe des Referenzsensors können verwendet werden, um die erforderlichen Anpassungen oder Korrekturen der Messungen des Thermoelements zu bestimmen. Die Kalibrierung von Thermoelementen ist erforderlich, um sicherzustellen, dass Temperaturmessungen präzise und zuverlässig sind. Es stehen verschiedene Thermoelement-Kalibrierungsmethoden zur Verfügung, die jeweils Vor- und Nachteile haben.
Elektrische Simulation:Bei der elektrischen Simulation von Thermoelementen wird mithilfe einer kalibrierten Spannungsquelle oder eines Thermoelementsimulators eine bekannte Spannung erzeugt, die einer bestimmten Temperatur entspricht. Die Ausgabe des Thermoelements wird mit der simulierten Spannung verglichen und etwaige Abweichungen können dazu genutzt werden, die Messungen des Thermoelements anzupassen. Ein anderer Ansatz zur Kalibrierung von Thermoelementen ist die elektrische Simulation. Bei diesem Verfahren wird ein elektrischer Schaltkreis verwendet, um das thermoelektrische Verhalten des zu kalibrierenden Thermoelements nachzubilden. Der Schaltkreis soll eine Spannungsausgabe liefern, die der Spannungsausgabe eines Thermoelements über einen weiten Temperaturbereich ähnelt. Um eine Kalibrierungskurve zu erhalten, wird die Spannungsausgabe gemessen und mit der Spannungsausgabe des zu kalibrierenden Thermoelements verglichen.
Softwarebasierte Kalibrierung:Einige moderne Thermoelementinstrumente bieten softwarebasierte Kalibrierungsmethoden, die die Ausgabe des Thermoelements automatisch anhand vorgegebener Kalibrierungsdaten anpassen können. Bei diesem Ansatz können in der Software des Instruments Kalibrierungskoeffizienten oder Korrekturfaktoren gespeichert werden, die während der Messung auf die Ausgabe des Thermoelements angewendet werden können.
Wartung von Thermoelementen
Regelmäßige Kalibrierung:Aufgrund ihres Drift- und Degradationspotenzials müssen Thermoelemente häufiger kalibriert werden als RTDs. Erstellen Sie einen Kalibrierungsplan basierend auf den Anforderungen der Anwendung und der Stabilität des Thermoelements. Regelmäßige Kalibrierung gewährleistet genaue Temperaturmessungen und hilft, Probleme frühzeitig zu erkennen.
Visuelle Inspektion:Überprüfen Sie Thermoelemente regelmäßig auf Anzeichen von Verschleiß, Korrosion oder Verschmutzung. Überprüfen Sie Anschlüsse, Kabel und Befestigungsteile auf Anzeichen von Beschädigung oder Lockerung. Beheben Sie alle Probleme umgehend, um Sensorausfälle zu vermeiden und genaue Messungen sicherzustellen. Die Sichtprüfung ist ein wichtiger Bestandteil der Thermoelementwartung, da dabei das Thermoelement und die dazugehörigen Komponenten auf Anzeichen von Verschleiß, Korrosion oder Verschlechterung überprüft werden.
Reinigung:Halten Sie den Thermoelementsensor sauber und frei von Verunreinigungen, die seine Leistung beeinträchtigen könnten. Verwenden Sie je nach Sensorkonstruktion und Art der vorhandenen Verunreinigungen geeignete Reinigungsmethoden und -materialien. Die Reinigung ist ein wichtiger Teil der Thermoelementwartung, da dabei alle Verunreinigungen oder Ablagerungen entfernt werden, die die Genauigkeit oder Zuverlässigkeit der Thermoelementmessung beeinträchtigen könnten.
Ersatz:Thermoelemente haben eine begrenzte Lebensdauer und müssen möglicherweise regelmäßig ausgetauscht werden. Überwachen Sie ihre Leistung und ersetzen Sie sie, wenn ihre Genauigkeit außerhalb des akzeptablen Bereichs liegt oder wenn sie Anzeichen von erheblichem Verschleiß oder Beschädigung aufweisen. Der Austausch des Thermoelements ist ein wichtiger Schritt bei der Wartung von Thermoelementen, der mit Sorgfalt durchgeführt werden muss. Thermoelemente müssen möglicherweise aus verschiedenen Gründen ausgetauscht werden, darunter aufgrund von Schäden an den Drähten oder Anschlüssen, Verschleiß im Laufe der Zeit oder einer Änderung des für die Anwendung erforderlichen Temperaturbereichs.
Dokumentation:Führen Sie Aufzeichnungen über Kalibrierungs-, Inspektions- und Wartungsaktivitäten für jedes Thermoelement. Diese Dokumentation kann dabei helfen, die Leistung des Sensors im Laufe der Zeit zu verfolgen und Trends oder potenzielle Probleme zu erkennen. Die Notwendigkeit einer Dokumentation bei der Wartung von Thermoelementen kann nicht genug betont werden. Eine ordnungsgemäße Dokumentation stellt sicher, dass das Thermoelementsystem ordnungsgemäß gewartet wird, hilft bei der Fehlerbehebung und dient als Aufzeichnung der Wartungshistorie. Die Dokumentation enthält Informationen wie Thermoelementtyp, Messgerät und Isolierung sowie Thermoelementstandort, Installationsdatum, Kalibrierungsdaten und -ergebnisse und alle durchgeführten Wartungsarbeiten.
Unsere Fabrik
Das Unternehmen ist ein am „New Third Board“ notiertes Unternehmen, ein zertifiziertes Hightech-Unternehmen, eine Projektträgerorganisation des National Torch Program, ein zertifiziertes Unternehmenstechnologiezentrum von Chongqing, ein „spezialisiertes, raffiniertes, differenziertes und innovatives (SRDI)“ Unternehmen, ein vertragstreues und vertrauenswürdiges Unternehmen, ein technologisch innovatives Unternehmen der Wärmebehandlungsbranche, eines der zehn größten privaten wissenschaftlichen und technologischen Innovationsunternehmen des Bezirks Beibei, ein steuerzahlendes Unternehmen der Klasse A und ein ehrlicher Beibei-Händler. Unsere Marke wurde als berühmte Marke von Chongqing bewertet.
Zertifizierungen
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen einem Thermoelement und einem Thermometer?
F: Ist ein Thermoelement Wechsel- oder Gleichstrom?
F: Wie wähle ich einen Thermoelementtyp aus?
- Temperaturbereich
- Chemische Beständigkeit des Thermoelements bzw. des Mantelmaterials
- Abrieb- und Vibrationsfestigkeit
- Installationsanforderungen (muss möglicherweise mit vorhandener Ausrüstung kompatibel sein; vorhandene Löcher können den Sondendurchmesser bestimmen)
F: Wie lang ist die Reaktionszeit eines Thermoelements?
F: Wie genau sind die verschiedenen Thermoelemente und welche Temperaturbereiche gibt es?
F: Kann ich jedes Multimeter zur Temperaturmessung mit Thermoelementen verwenden?
F: Was ist ein Thermoelement?
Thermoelemente werden in vielen verschiedenen Ausführungen hergestellt, beispielsweise als Thermoelementsonden, Thermoelementsonden mit Steckverbindern, Thermoelementsonden mit Übergangsverbindung, Infrarot-Thermoelemente, Blankdraht-Thermoelemente oder sogar einfach als Thermoelementdrähte.
Thermoelemente werden häufig in einer Vielzahl von Anwendungen eingesetzt. Aufgrund der großen Modellvielfalt und der vielen technischen Spezifikationen ist es äußerst wichtig, ihre grundlegende Struktur, Funktionalität und Bereiche zu verstehen, um den richtigen Thermoelementtyp und das richtige Thermoelementmaterial für eine Anwendung besser bestimmen zu können.
F: Wie funktioniert ein Thermoelement?
Wenn dieser Stromkreis in der Mitte unterbrochen wird, ist die Netto-Leerlaufspannung (die Seebeck-Spannung) eine Funktion der Verbindungstemperatur und der Zusammensetzung der beiden Metalle. Das bedeutet, dass beim Erhitzen oder Abkühlen der Verbindung der beiden Metalle eine Spannung erzeugt wird, die mit der Temperatur korreliert werden kann.
F: Thermoelementsonden vs. Thermoelementkabel?
Jede Kalibrierung hat einen anderen Temperaturbereich und eine andere Umgebung, obwohl die Maximaltemperatur mit dem Durchmesser des im Thermoelement verwendeten Drahtes variiert.
Obwohl die Thermoelementkalibrierung den Temperaturbereich vorgibt, wird der maximale Bereich auch durch den Durchmesser des Thermoelementdrahts begrenzt. Das heißt, ein sehr dünnes Thermoelement erreicht möglicherweise nicht den gesamten Temperaturbereich.
Thermoelemente vom Typ K gelten aufgrund ihrer geringen Kosten und ihres Temperaturbereichs als Thermoelemente für allgemeine Zwecke.
F: Wie wähle ich ein Thermoelement aus?
Die am häufigsten verwendeten Kriterien für diese Auswahl sind der Temperaturbereich, die chemische Beständigkeit, die Abrieb- und Vibrationsfestigkeit sowie die Installationsanforderungen. Die Installationsanforderungen bestimmen auch Ihre Wahl einer Thermoelementsonde.
Es gibt verschiedene Arten von Thermoelementen und ihre Anwendungen können unterschiedlich sein. Ein freiliegendes Thermoelement funktioniert am besten, wenn kurze Reaktionszeiten erforderlich sind, aber ein nicht geerdetes Thermoelement ist in korrosiven Umgebungen besser geeignet.
F: Woher weiß ich, welchen Verbindungstyp ich wählen soll?
F: Wie genau sind die verschiedenen Thermoelemente und welche Temperaturbereiche gibt es?
F: Thermoelementsonden vs. Thermoelementkabel?
Die Verwendung eines Drahtsensors kann problemlos möglich sein, wenn die Flüssigkeit die Isolierung oder die Leitermaterialien nicht angreift, wenn die Flüssigkeit ruht oder nahezu ruht und die Temperatur im zulässigen Bereich der Materialien liegt. Wenn die Flüssigkeit jedoch korrosiv ist, eine hohe Temperatur aufweist, unter hohem Druck steht oder durch ein Rohr fließt, ist ein Fühlersensor, möglicherweise sogar mit einem Schutzrohr, die bessere Wahl.
Es kommt darauf an, wie Sie die Thermoelementverbindung am besten auf die gleiche Temperatur bringen wie den Prozess oder das Material, dessen Temperatur Sie messen möchten, um so die benötigten Informationen zu erhalten.
F: Was ist genauer, ein Thermometer oder ein Thermoelement?
F: Wie viele Volt gibt ein Thermoelement aus?
Dieser kleine Spannungswert, normalerweise etwa 25 – 30 Millivolt Gleichstrom, liefert die Energie, um das Zündflammenventil während des normalen Betriebs offen zu halten. Die für die Herstellung des Thermoelements verwendeten Metallarten hängen von den Temperaturen ab, denen sie ausgesetzt sind.
F: Welches ist das zuverlässigste Thermoelement?
F: Welches ist das beste Thermoelement für hohe Temperaturen?
F: Wie erkennen Sie, ob Ihr Thermoelement defekt ist?
F: Wie testet man ein Thermoelement mit einem Magneten?
F: Was passiert, wenn ein Thermoelement ausfällt?
Als einer der führenden Hersteller von gepanzerten Thermoelementen in China heißen wir Sie herzlich willkommen, hier in unserem Werk in China hergestellte gepanzerte Thermoelemente zu kaufen. Alle kundenspezifischen Produkte sind von hoher Qualität und zu wettbewerbsfähigen Preisen.
