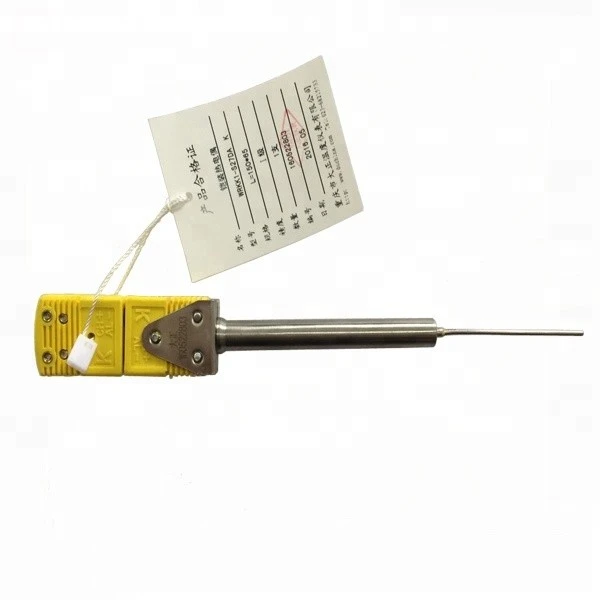

Anschlussrohrtyp Gepanzertes Thermoelement

Typencodes: K, N, E, J, T.
MIMS-Mantelmaterialien: Edelstahl, hitzebeständiger Stahl, Hochtemperaturlegierung, korrosionsbeständige Legierung usw.
MIMS-Kabeldurchmesser: Für Thermoelemente: φ1, 2, 3, 4, 5, 6, 8, 10.
Länge: Mindestens 50 mm.
Verdrahtungsmethoden: Einfacher Typ, Steckertyp, wasserdichter Typ, explosionsgeschützter Typ usw.

Produktbeschreibung

Gepanzerte Thermoelemente haben viele Vorteile gegenüber montierten Produkten, aber aufgrund ihres kleineren Durchmessers haben sie auch Nachteile bei Installation und Verwendung. Das gepanzerte Thermoelement vom Verbindungsrohrtyp hat alle Eigenschaften herkömmlicher gepanzerter Produkte, nutzt die Vorteile der Montage und Festigkeit von montierten Thermoelementen, löst die Mängel herkömmlicher gepanzerter Produkte und gehört zu den strukturellen Verbesserungsprodukten herkömmlicher gepanzerter Produkte, die das herkömmliche gepanzerte Thermoelement ersetzen können, mit Ausnahme des einfachen Typs und der fehlenden Befestigung.

Das gepanzerte Thermoelement vom Typ Verbindungsrohr besteht aus drei Teilen: dem gepanzerten Thermoelement, dem Verbindungsrohr und seiner daran befestigten Montagevorrichtung sowie der Verdrahtungsvorrichtung. Im Verbindungsrohr kann eine Feder installiert werden (sie kann hierfür nicht mit dem Verbindungsrohr verschweißt werden), sodass zwischen dem Kern und dem Verbindungsrohr eine angemessene Ausdehnung und Kontraktion stattfindet, um sicherzustellen, dass der Kern in engem Kontakt mit dem Boden der heißen Montagehülse steht.

Gepanzerte Thermoelemente vom Typ „Anschlussrohr“ erfreuen sich großer Beliebtheit und Anwendung und verfügen über eine eigene Serie, die häufig mit heißen Montagehülsen verwendet wird. Die technischen Parameter sind genau dieselben wie bei herkömmlichen gepanzerten Produkten.

Anwendung und Vorteile

Es wird in allen Bereichen der industriellen Produktion häufig eingesetzt und erkennt automatisch die Temperatur von Gasen (z. B. Elektroöfen), Flüssigkeiten (z. B. Öltanks) und Feststoffen (z. B. Metallformen). Es hat die folgenden Eigenschaften:
1) Die Struktur ist einfach, die Technologie fortschrittlich und der Durchmesser beträgt 0,5–8,0, insgesamt 9 Spezifikationen.
2) Geeignet für Massenproduktion und niedrige Kosten.
3) Der Durchmesser ist klein und biegsam, und es ist einfach zu installieren und zu verwenden
4) Ein einzelnes Produkt kann sehr lang sein.
5) Geringe Trägheit, schnelle Messreaktionszeit

Fehlergrenze für mineralisolierte Thermoelemente

Thermoelement	Typ	Fehlergrenzen (± Grad)/Effektiver Temperaturbereich (Grad)
Thermoelement	Typ	1. Klasse	2. Klasse	3. Klasse
NiCr10-NiSi3	K	1,5 oder 0,4%t/-40~1000	2,5 oder 0,75%t/-40~1200	2,5 oder 1,5 %t/-40~200
NiCrSi-NiSiMg	N	1,5 oder 0,4%t/-40~1000	2,5 oder 0,75%t/-40~1200	2,5 oder 1,5 %t/-40~200
NiCr-Konstantan	E	1,5 oder 0,4%t/-40~800	2,5 oder 0,75%t/-40~900	2,5 oder 1,5 %t/-40~200
Fe-Konstantan	J	1,5 oder 0,4%t/-40~750	2,5 oder 0,75%t/-40~750	--
Kupfer-Konstantan	T	{{0}},5 oder 0,4 %t/-40~350	1.0 oder 0,75%t/-40~350	1.0 oder 1,5 %t/-200~40
