Als erfahrener Anbieter von Wärmewiderstands-RTDS habe ich aus erster Hand miterlebt, welche entscheidende Rolle Leiterplattenbaugruppen (PCBA) in verschiedenen elektronischen Anwendungen spielen. Eine der größten Herausforderungen bei der PCBA-Konstruktion und -Herstellung ist die Optimierung des thermischen Widerstands (RTDS). In diesem Blogbeitrag teile ich einige Erkenntnisse und Strategien, wie Sie dieses Ziel effektiv erreichen können.
Grundlegendes zum thermischen Widerstand RTDS in PCBA
Bevor wir uns mit Optimierungsstrategien befassen, ist es wichtig zu verstehen, was Thermal Resistance RTDS ist und warum es in einer PCBA wichtig ist. Der thermische Widerstand RTDS bezieht sich auf den Widerstand, den ein Material oder eine Struktur dem Wärmefluss bietet. Bei einer PCBA kann ein hoher thermischer Widerstand zur Überhitzung von Komponenten führen, was die Leistung beeinträchtigen, die Zuverlässigkeit verringern und sogar zu einem vorzeitigen Ausfall führen kann.
Der Wärmewiderstand einer PCBA wird von mehreren Faktoren beeinflusst, darunter der Art der verwendeten Materialien, der Anordnung der Komponenten, dem Vorhandensein von Kühlkörpern oder anderen Kühlmechanismen und dem Gesamtdesign der Platine. Durch sorgfältige Berücksichtigung dieser Faktoren ist es möglich, den Wärmewiderstand zu minimieren und eine effiziente Wärmeableitung sicherzustellen.
Materialauswahl
Die Wahl der Materialien ist einer der grundlegendsten Aspekte zur Optimierung des Wärmewiderstands in einer PCBA. Verschiedene Materialien haben unterschiedliche Wärmeleitfähigkeitseigenschaften, die bestimmen, wie gut sie Wärme übertragen können.
- Substratmaterialien: Das Substrat ist das Grundmaterial der PCBA und seine Wärmeleitfähigkeit spielt eine entscheidende Rolle bei der Wärmeübertragung. Für Anwendungen, bei denen eine hohe thermische Leistung erforderlich ist, können Materialien wie Metallkern-Leiterplatten (MCPCBs) oder Keramiksubstrate verwendet werden. MCPCBs haben einen Metallkern, meist Aluminium oder Kupfer, der eine hervorragende Wärmeleitfähigkeit bietet. Keramiksubstrate hingegen bieten eine hohe Wärmeleitfähigkeit und gute elektrische Isolationseigenschaften.
- Komponentenverpackung: Auch die Verpackung elektronischer Bauteile beeinflusst den thermischen Widerstand. Komponenten mit besserer thermischer Verpackung, beispielsweise solche mit freiliegenden Pads oder Wärmeverteilern, können Wärme effizienter an die Umgebung übertragen. Bei der Auswahl der Komponenten ist es wichtig, deren thermische Eigenschaften zu berücksichtigen und solche auszuwählen, die auf eine gute Wärmeableitung ausgelegt sind.
Komponentenlayout
Die Anordnung der Komponenten auf einer PCBA kann einen erheblichen Einfluss auf den Wärmewiderstand haben. Durch die Anordnung der Komponenten, die eine effiziente Wärmeübertragung fördert, ist es möglich, den Gesamtwärmewiderstand der Platine zu reduzieren.
- Wärmeerzeugende Komponenten: Wärmeerzeugende Komponenten wie Leistungstransistoren, Mikroprozessoren und Spannungsregler sollten in Bereichen platziert werden, in denen sie leicht gekühlt werden können. Dies kann die Platzierung in der Nähe von Kühlkörpern, Lüftern oder anderen Kühlgeräten erfordern. Darüber hinaus sollten diese Komponenten voneinander beabstandet sein, um einen Wärmestau in einem einzelnen Bereich zu verhindern.
- Thermalpfade: Die Schaffung klarer Wärmewege ist für eine effiziente Wärmeübertragung unerlässlich. Dies kann durch die Verwendung von Kupferleiterbahnen oder -ebenen erreicht werden, um die Wärme von wärmeerzeugenden Komponenten abzuleiten. Kupfer verfügt über eine hohe Wärmeleitfähigkeit und kann Wärme effektiv an andere Teile der Platine oder an externe Kühlgeräte übertragen.
Kühlmechanismen
In vielen Fällen reichen passive Kühlmethoden möglicherweise nicht aus, um die thermischen Anforderungen einer PCBA zu erfüllen. In solchen Situationen können aktive Kühlmechanismen eingesetzt werden, um die Wärmeableitung zu verbessern.
- Kühlkörper: Kühlkörper sind passive Kühlgeräte, die die für die Wärmeübertragung verfügbare Oberfläche vergrößern. Sie bestehen typischerweise aus Materialien mit hoher Wärmeleitfähigkeit, wie zum Beispiel Aluminium oder Kupfer, und werden an wärmeerzeugenden Bauteilen befestigt, um Wärme aufzunehmen und abzuleiten. Bei der Auswahl eines Kühlkörpers ist es wichtig, dessen Größe, Form und Lamellendesign zu berücksichtigen, da diese Faktoren die Kühleffizienz beeinflussen können.
- Fans: Ventilatoren sind aktive Kühlgeräte, die erzwungene Luftkonvektion nutzen, um die Wärmeübertragung zu verbessern. Sie können in Verbindung mit Kühlkörpern verwendet werden, um für zusätzliche Kühlung zu sorgen. Bei der Verwendung von Lüftern ist es wichtig, für eine ordnungsgemäße Luftzirkulation und Belüftung zu sorgen, um die Ansammlung heißer Luft im Gehäuse zu verhindern.
Testen und Validieren
Sobald eine PCBA entworfen und hergestellt wurde, ist es wichtig, ihre thermische Leistung zu testen und zu validieren. Dies kann mithilfe von Wärmebildkameras, Thermoelementen oder anderen Temperaturmessgeräten erfolgen.
- Wärmebildtechnik: Wärmebildkameras können eine visuelle Darstellung der Temperaturverteilung auf einer PCBA liefern. Durch die Analyse des Wärmebildes ist es möglich, Bereiche mit hoher Temperatur zu identifizieren und Korrekturmaßnahmen zur Verbesserung der Wärmeleistung zu ergreifen.
- Thermoelemente: Thermoelemente sind Temperatursensoren, mit denen die Temperatur an bestimmten Punkten auf einer PCBA gemessen werden kann. Durch die Platzierung von Thermoelementen an kritischen Stellen, beispielsweise in der Nähe wärmeerzeugender Komponenten, ist es möglich, die Temperatur genau zu überwachen und sicherzustellen, dass sie innerhalb akzeptabler Grenzen bleibt.
Abschluss
Die Optimierung des thermischen Widerstands (RTDS) einer Leiterplattenbaugruppe ist eine komplexe, aber wesentliche Aufgabe. Durch sorgfältige Berücksichtigung der Materialauswahl, des Komponentenlayouts, der Kühlmechanismen sowie der Prüfung und Validierung ist es möglich, den Wärmewiderstand zu minimieren und eine effiziente Wärmeableitung sicherzustellen. Als Lieferant von Thermowiderstands-RTDS bin ich bestrebt, qualitativ hochwertige Produkte und Lösungen bereitzustellen, die den thermischen Anforderungen unserer Kunden gerecht werden. Wenn Sie mehr über unsere Produkte erfahren möchten oder Fragen zur Optimierung des Wärmewiderstands in Ihrer PCBA haben, wenden Sie sich bitte an [Kontakt für Beschaffungsgespräche herstellen]. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um Ihre Thermomanagementziele zu erreichen.
Referenzen
- „Thermal Management in Electronic Systems“ von Avram Bar-Cohen und Ali Boroushaki
- „Printed Circuit Board Design for EMC Compliance“ von Mark I. Montrose
- „Wärmeübertragung in elektronischen Geräten“ von Raymond K. Shah und Dhirendra K. Joshi
Zusätzliche Ressourcen
Wenn Sie weitere Informationen zum Wärmemanagement in PCBA suchen, finden Sie hier einige nützliche Ressourcen:

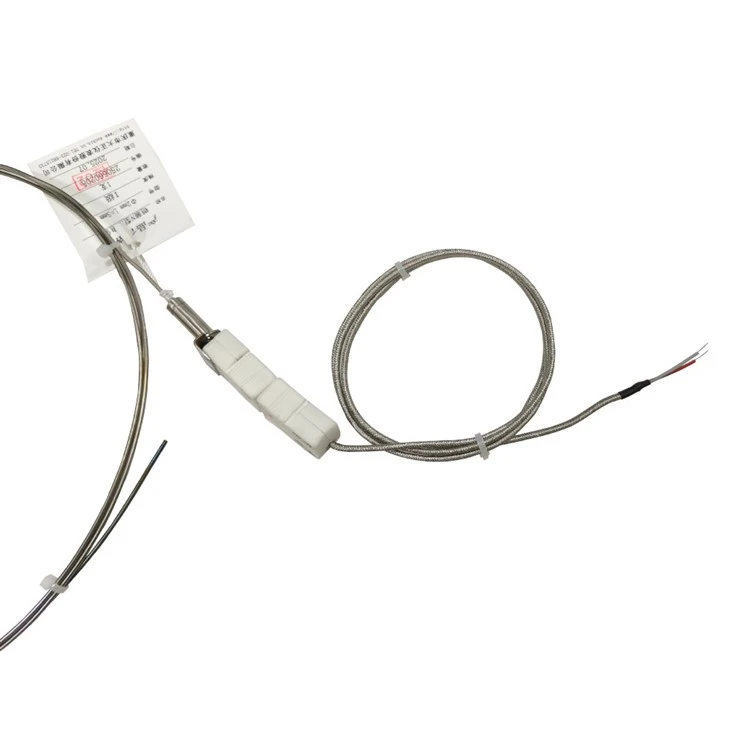

- N-Typ-Thermoelement Inconel600 Shealth: Dieser Link bietet detaillierte Informationen zu N-Typ-Thermoelementen mit Inconel600-Hüllen, die häufig zur Temperaturmessung in PCBA-Anwendungen verwendet werden.
